1. 시험목적
본 실험은 PC빔교 상부 가시설 공법인 자동체결 PC빔 브래킷에 대한 구조내력을 파악하기 위한 것을 목적으로 한다.
2. 시험대상
시험체는 PC빔 거더 하부 플랜지에 거치되는 PC빔 브래킷으로 실제 시공 시 좌, 우측 브래킷이 강관비계 파이프로 연결되어 1조를 구성하게 된다. 따라서 실험에 있어서도 그림 1과 같이 실 구조물 및 실제 시공상황을 그대로 반영하기 위하여 브래킷 2본을 1조로 구성하여 시험한다.
그림 1 브래킷 설치 양상
3. 시험방법
(1) 시험체
◎ 자동체결 PC빔 브래킷 : 브래킷 2조 (브래킷 2본 1조)
(2) 시험기기
◎ 서울산업대학교 공동실험실습관 건설구조실험실 가진기(Actuator)
(3) 시험방법
PC빔 브래킷은 그림 1에서 보는바와 같이 PC빔 하부 플랜지 부분에 거치되고 양쪽의 브래킷을 통과하는 강관에 안전발판 등의 작업발판에 각종 하중이 재하되는 구조를 가진다. 따라서 실제 시공상황을 그대로 반영하기 위해서 브래킷이 거치되는 실제 PC빔과 동일한 단면형상으로 지점을 제작한다.
지점은 길이방향 50cm의 거푸집을 제작하고 콘크리트를 타설하여 제작한다.
시험체 및 지점을 구성하기 위해서 실험실의 베드와 프레임 등을 이용하여 시험공간을 구성한다.
PC빔지점에 브래킷을 거치한다.
브래킷을 통과하는 강관은 브래킷보다 강도가 약하므로 실제와 동일한 조건으로 강관을 사용할 경우 브래킷이 아닌 강관에서 파괴가 예상되고, 또한 시험목적이 강관파이프의 내력이 아닌 브래킷의 내력을 파악하는 것이 목적이므로 변형이 거의 없고 강성이 큰 강봉을 연결한다.
설치가 끝나면 지점의 좌우 밀림현상이나 프레임의 변형 등이 발생하지 않도록 각 방향으로 견고히 지지시킨다.

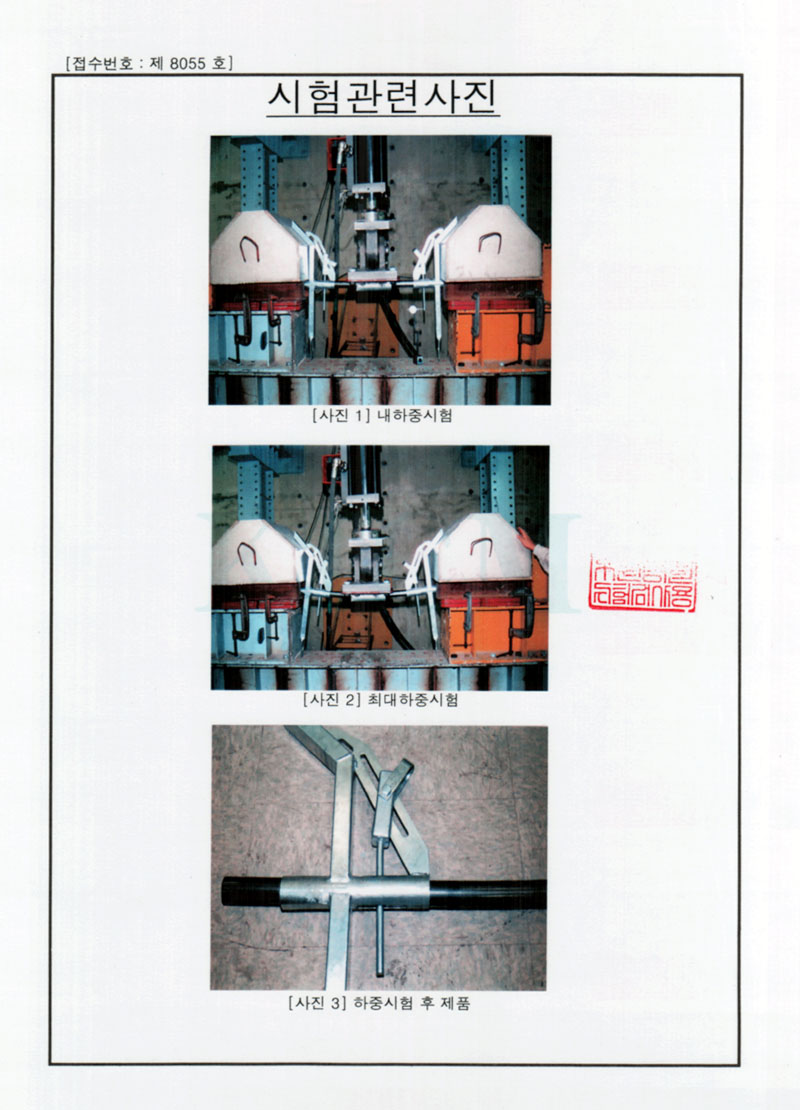

시험체가 세팅되면 하중을 가하고 단계별 하중재하에 따라 변형양상을 기록하고 최종 파괴시까지 하중을 재하한다.
상기 시험은 브래킷 2조 이상 시험하여 평균값을 부재 내력으로 한다.
4. 주요 검토부
시험시 주요 검토부는 PC빔 경사면에 지지되는 사선재부분, 상부수직재와 하부수직재가 수평재와 연결되는 용접부의 변형이나 파괴현상을 중점적으로 검토한다.
|
