강교브래킷 T60  제품사진과 부품명칭

강교브래킷 L1.0 제품사진

강교량의 신설 및 기존 강교의 유지·보수공사를 위한 가설 작업대, 공간비계 또는 낙하물방지공 등으로 활용할수 있는 가설공법이다.

신설교량의 경우 강거더 거치 후 가로보 연결, 슬래브 거푸집 설치 및 해체작업을 위한 작업대나 과도교·과선교의 완벽한 낙하물방지공을 위한 가시설기자재가 되며 일반시공사가 보유하고 있는 비계파이프, 합판이나 안전발판 등과 조합하여 설치하게 된다.

기존공법에서 장비를 이용하거나 위험한 재래적인 매달기 또는 클램프에 비해 거더하부가 아닌 상부에서 철근고리등을 이용하여 간단하고 안전하게 설치된다.

상판이 덮여있는 기존 강교의 경우 정기적인 점검과 도장작업을 위한 작업대 및 페인트 비산방지를 위한 방호막설치에 활용된다.
거더하부서 자체적으로 전진이나 후퇴가 가능하며 강교브래킷 위로 비계파이프 및 합판, 청탑지 등을 조합하여 작업발판은 물론 비산방지용 방호막설치가 가능하다.

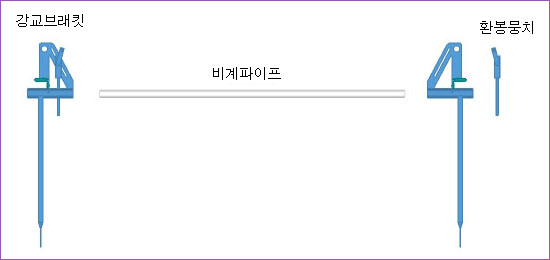

강교브래킷(L1.0) 2EA와 비계파이프 1本으로 1조(세트)를 이룸.

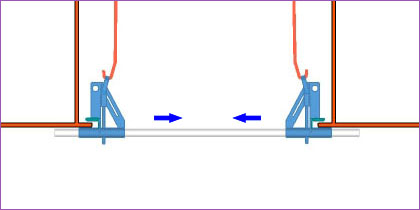

손잡이고리를 들면 안쪽으로 모임


밀착용구멍을 들면 거더에 밀착됨

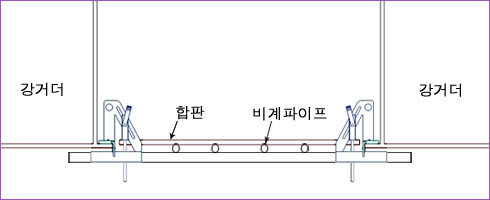

설치 상세도




설치전경

거더사이에 설치시(L1.0)


거더하부에 설치시(L1.0)
